Hydro Ripple Clarifier system

   ถังตกตะกอน (HydroRipple® Clarifier)

น้ำดิบที่ไหลเข้าถังตกตะกอนจะถูกผสมด้วยสารเคมีโพลีอลูมิเนียมคลอไรด์ (PAC), โพลิเมอร์ (Polymer) และคลอรีน (Chlorine) ในอัตราที่เหมาะสม ซึ่งปรับแต่งที่เครื่องสูบสารเคมี น้ำดิบที่ผสมสารเคมี จะผ่านท่อกวนแบบคงที่ (Inline Static Mixer) ขนาด 300 มิลลิเมตร ความยาว 1,900 มิลลิเมตร น้ำดิบที่ผสม สารเคมีอย่างดีแล้วจะไหลเข้าสู่ถังทํา Siphon (Header Tank) ซึ่ติดต้ังอยู่เหนือถังตกตะกอน เมื่อน้ำดิบเต็มถัง Siphon แล้ว ระบบ Siphon จะทํางานโดยประตูน้ำอัตโนมัติ ดึงน้ำเข้าสู่ระบบกระจายน้ำที่ติดต้ังอยู่ก้นถัง ตกตะกอน ทั้งนี้อัตราการปล่อยน้ำสู่ถังตกตะกอนจะสามารถปรับความเร็วได้ที่ถัง Siphon ด้วยหมวกปรับ อัตราการไหล น้ำดิบที่ปล่อยสู่ก้น ถังตกตะกอนจะถูกฉีดด้วยมุม 60 องศา เพื่อการผสมที่ดี น้ำที่ได้จะเกิด ตะกอนและไหลผ่านช้ันตะกอนซ่ึงมีอยู่ในถัง (Sludge Blanket Zone) ตะกอนจะสะสมเพิ่มมากข้ึน และ ตะกอนส่วนเกินจะไหลลงสู่ถังพักตะกอน (Sludge Concentrator) และตะกอนถูกระบาย จากท่อที่มีประตูน้ำอัตโนมัติ ซ่ึงควบคุมโดยเครื่องต้ังเวลา (Timer) ซ่ึงสามารถปรับระยะเวลาการปล่อยตะกอน และระยะเวลาการกักตะกอนได้

น้ำส่วนบนจะเป็นน้ำใส โดยไหลลงสู่ท่อรับน้ำด้านบนและไหลลงสู่ถังเก็บน้ำใส (Clear Well Tank)

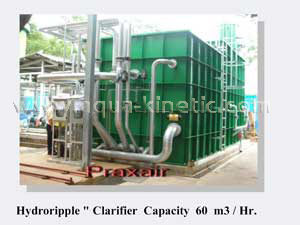

ตัวอย่างผลงานติดตั้งระบบถังตกตะกอน (HydroRipple® Clarifier) ที่ผ่านมา
